日本小野 EC-2100 电梯速度计产品展示

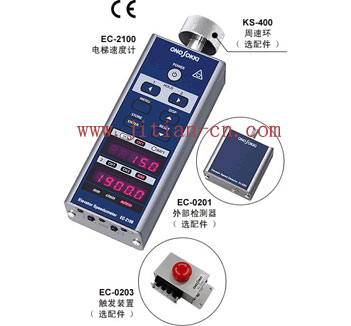

产品名称: 日本小野 EC-2100 电梯速度计
制 造 商: 小野(ONO SOKKI)
产品种类: 测量仪器
所属行业: 电子及电路板工业
模具及五金制造行业
产品简介: EC-2100是一种小型轻便、使用电池的手持式电梯速度计,用于电梯的调整,维护,检查。比较前机型(EC-900),测量范围扩大2倍达到2000 m/min,计算时间缩短为1/10达到10 ms,可以用于高速电梯的速度与转速测量。 电梯速度计通过轻轻地接触电梯曳引机的吊索滑轮,就可测出电梯的速度。表示器使用红色LED,易于观察辨认。光线昏暗的场所,也可以方便地读取测试数据值。另外如使用配套固定用具固定EC-2100本机或使用选配件EC-0201外部检测器,即使一个人也可以单独完成电梯的速度测试。 EC-2100使用本机上的功能按钮或用外部输入信号可以锁定保持计测值,确保测量的顺利进行可靠性强。本机具有2个表示器,可分别锁定保持2个计测值。如果EC-2100加配使用选配件EC-0202距离计测功能,还可以完成设定时间内电梯的移动距离(mm)测量。 EC-2100加配使用选配件EC-0202距离计测功能与选配件EC-0203触发装置,可以进行自动扶梯的急停时的停止距离测量。

日本小野 EC-2100 电梯速度计详细内容

特长

  • 测量范围最大2000 m/min,计算时间最短10 ms,高速进行速度或转速测量。

  • 带有数据保存功能,可保存10组数据

  • 标准配置测量值的模拟电压输出,脉冲输出

  • 最大值保持功能,可保持测量中的最大值

  • 平均处理功能,测量速度,转速值的平均计算(平均次数1-200,可任意设定)

  • 自动电源关闭,电池剩余量表示

  • 使用选配件EC-0202距离计测功能,可以完成设定时间内电梯的移动距离测量(旋转方向符号可自由设定)

  • 使用选配件EC-0201外部检测器,可远离测量点进行测量。

  • 使用选配件周速环KS-300,可作为手持式转速计使用

  •  EC-2100 电梯速度计

    测量 方式 接触式
    测量范围

    速度: 0.1 ~ 2,000.0 m/min
    转速: 1 ~ 20,000 r/min
    距离:0 ~ ±999 mm*

    *测量值范围可到±5000 mm,但超出±999 mm以上的数值精度不能保证。

    测量精度 ± 1个计数
    测量时间 10 ms
    显示器 红色LED 5位,2组
    表示更新时间 100 ms
    分辨率

    速度:0.1 m/min*,转速:0.1 r/min*,距离:1 mm(使用选配功能)

    *平均次数10以上时。

    测量值单位 速度: m/min,转速: r/min,距离:mm(使用选配功能)
    自动电源关闭 最终操作完了的180 秒后电源关闭
    数据保持功能 显示器1,显示器2,最大值(分别独立)
    平均计算功能 1 ~ 200 次(可任意设定)
    存储功能 保存10组测量结果数据
    模拟输出 输出值 瞬时值(经过平均计算处理)
    电压范围 0 ~ 1 V/0 ~ F.S.
    转换方式 10 bit D/A转换
    线性度 ±1% F.S.
    输出更新时间 10 ms
    输出插口 φ2.5 mm 插口
    脉冲输出 输出方式 晶体管输出(开式集电极)
    耐电压 14 V
    电流 20 mA 以内
    脉冲数 600脉冲/1转
    逻辑 负逻辑
    脉冲幅 约0.5 ~ 1.2 μs
    输出插口 φ2.5 mm 插口
    检测 产生脉冲数 150脉冲 / 每转(狭逢投光方式)
    光源 红外发光二极管
    受光元件 光敏晶体管
    允许负荷 轴向 5 kg、径向 5 kg
    轴承寿命 2×107 r/min・h (在规格的最大负荷时)
    其他 电源 五号电池3节
    电池使用时间 连续使用15小时以上(常温状态时)
    消耗电流 最大 100 mA (电源电压 4.5 V)
    使用温度范围 0 ~ 45℃
    保存温度范围 -10 ~ 60℃
    外形尺寸 60(W)×162(L)×38(D)mm(与前机型EC-900相同)
    重量 约 423g(包括电池,但不包括周速环)
    附件
    • 外部数据保持信号用电缆(1.4 m):EC-0922 1套(2根)
    • 携带盒:EC-0925 1个
    • 六角扳手(对边 1.5 mm):1个
    • 五号干电池:3节

    注意:EC-2100使用时,需要配合选配件周速环(KS-400、KS-500、KS-800)或选配件转速接触杆(KS-300、EC-0924)使用。

  • 选配件

    EC-0201外部检测器

    CE marking製品写真(EC-0201 外部検出器)

    EC-2100专用外接检测器,通过附属的EC-0921电缆连接EC-2100与EC-0201。在危险的测试地点也可以安全地测量,电源的开闭,单位的设定,均可在本机进行操作。

    检测 产生脉冲数 150脉冲 / 每转(狭逢投光方式)
    发光源 红外发光二极管
    受光元件 光敏晶体管
    允许负荷 轴向 5 kg、径向 5 kg
    轴承寿命 2×107 r/min・h (在规格的最大负荷时)
    其他 电源 由EC-2100提供(使用EC-0921连接EC-2100)
    使用温度范围 0 ~ 45℃
    保存温度范围 -10 ~ 60℃
    外形尺寸 60(W)×76(L)×38(D)mm 带固定用螺丝孔(4 - M4深8) (与前机型EC-091相同)
    重量 约 214g(不包括周速环)
    附件 信号电缆(5 m):EC-0921 一根(连接EC-2100与EC-0201)



    EC-0202 距离测量功能

    设置于EC-2100本机内。可用于自动扶梯急停距离测量或扶手带的移动距离测量。



    EC-0203触发装置

    CE marking製品写真( EC-0203 トリガ装置)



    触发装置的端子分别连接自动扶与EC-2100本机。按触发装置的按键,自动扶梯急停,EC-2100进行测量,测量停止2秒后测量值将被锁定保持,以防数据丢失或出错。

    接続部 信号插孔 连接EC-2100的CH 1信号输入口

    连接电缆:EC-0921(5 m)或EC-0926(1.5 m)

    接线台 连接自动扶梯
    B接点信号
    按触发装置的按键接点为开放状态(OFF)

    自动扶梯与触发装置之间的信号电缆由客户准备

    其他 外形尺寸 50(W)×100(L)×47(D)mm
    附件 固定用螺钉2个



    配件

    周速环(宽幅)
    KS-400


    製品写真(KS-400 周速リング)

    周速环(窄幅)
    KS-500


    製品写真(KS-500 周速リング)

    周速环(橡胶宽幅)
    KS-0800


    製品写真(KS-0800 周速リング)

    转速接触杆
    KS-300


    製品写真(KS-300 回転接触子)

    转速接触杆用延长杆
    EC-0924


    製品写真(EC-0924 回転接触子用中継シャフト)

    外部保持信号检测开关
    EC-001A


    製品写真(EC-001A 外部ホールド信号検出スイッチ)



    型号 名称
    EC-0921 信号电缆(5 m) (EC-2100连接EC-0201或EC-0203)
    EC-0922 外部保持信号用电缆(1.4 m,1套2根)
    AX-501 模拟信号输出用信号电缆(2 m)
    EC-0923 脉冲信号输出用信号电缆(2 m)
    EC-0926 触发装置连接用信号电缆(1.5 m)
    EC-0925 携带盒
